新农村180平方米自建层别墅设计施工图及效果图。

新农村180平方米自建层别墅设计施工图及效果图。

图纸品牌:高典别墅

结构类型:框架结构

抗震等级:7度设防

A848号别墅设计图纸及效果图介绍:
占地规格:门面17米X深度16.2米
一层面积:180.62平方米
二层面积:164.40平方米
三层面积:144.64平方米
四层面积:107.94平方米
五层面积:107.94平方米
六层面积:58.05平方米
建筑面积:763.59平方米
图纸内容:效果图13张施工图99张A3(即建筑、结构、给排水、电气四个专业)


新农村180平方米自建层别墅设计施工图及效果图。新农村180平方米自建层别墅设计施工图及效果图。新农村180平方米自建层别墅设计施工图及效果图。新农村180平方米自建层别墅设计施工图及效果图。新农村180平方米自建层别墅设计施工图及效果图。新农村180平方米自建层别墅设计施工图及效果图。新农村180平方米自建层别墅设计施工图及效果图。新农村180平方米自建层别墅设计施工图及效果图。新农村180平方米自建层别墅设计施工图及效果图。新农村180平方米自建层别墅设计施工图及效果图。新农村180平方米自建层别墅设计施工图及效果图。新农村180平方米自建层别墅设计施工图及效果图。新农村180平方米自建层别墅设计施工图及效果图。
A848号别墅首层室内功能介绍:
门楼 (约13平方米)(右前面)
客厅 (约34平方米)(右前面)
卧1带卫1 (约16平方米/4平方米)(左前面靠中间)
电梯 (约3平方米)(中间)
厨房带阳台1 (约13平方米/4平方米)(右后面)
餐厅 (约23平方米)(后面中间)
三转楼梯 (约24平方米)(后面中间)
公卫2 (约6平方米)(左面中间)
卧2 (约14平方米)(左后面)

A848别墅二层室内功能介绍:
起居室1带露台1 (约34平方米/13平方米)(右前面)
卧4带卫2 (约16平方米/4平方米)(左前面靠中间)
电梯 (约3平方米)(中间)
书房带阳台2 (约13平方米/4平方米)(右后面)
卧3 (约23平方米)(后面中间)
三转楼梯 (约24平方米)(后面中间)
公卫4 (约6平方米)(左面中间)
卧5 (约14平方米)(左后面)

A848别墅三层室内功能介绍:
起居室2 (约34平方米)(右前面)
卧7带卫5 (约16平方米/4平方米)(左前面靠中间)
电梯 (约3平方米)(中间)
露台2 (约17平方米)(右后面)
卧6 (约23平方米)(后面中间)
三转楼梯 (约24平方米)(后面中间)
公卫6 (约6平方米)(左面中间)
卧8 (约14平方米)(左后面)

A846别墅四层室内功能介绍:
露台3 (约34平方米)(右前面)
卧9带卫7 (约16平方米/4平方米)(左前面靠中间)
电梯 (约3平方米)(中间)
起居室3 (约23平方米)(后面中间)
三转楼梯 (约24平方米)(后面中间)
公卫8 (约6平方米)(左面中间)
卧10 (约14平方米)(左后面)

A846别墅五层室内功能介绍:
卧11带卫9 (约16平方米/4平方米)(左前面靠中间)
电梯 (约3平方米)(中间)
家庭影院 (约23平方米)(后面中间)
三转楼梯 (约24平方米)(后面中间)
公卫10 (约6平方米)(左面中间)
卧12 (约14平方米)(左后面)

A846别墅六层室内功能介绍:
卧13带卫11 (约16平方米/4平方米)(左前面靠中间)
电梯 (约3平方米)(中间)
露台4 (约23平方米)(后面中间)
三转楼梯 (约24平方米)(后面中间)
露台5 (约21平方米)(左后面)

此别墅外墙主要材料:真石漆、火烧面黄锈石材

上一篇:新农村五层住宅的经典实用设计图纸推荐自建。
下一篇:126平方米自建五层别墅设计图及效果图

图纸内容

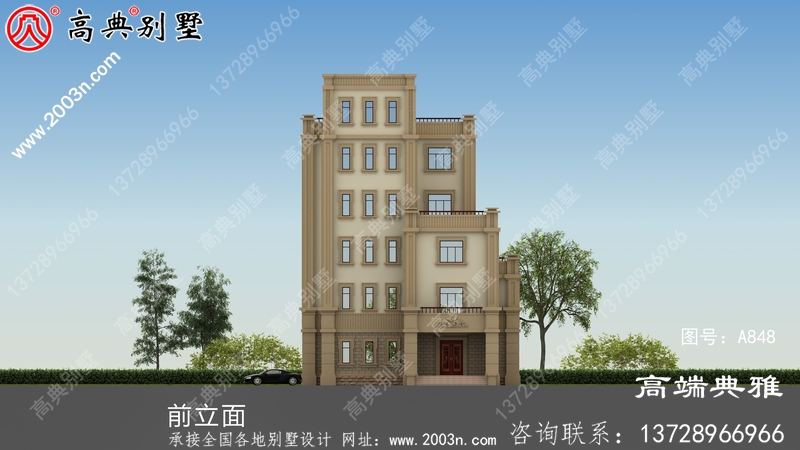

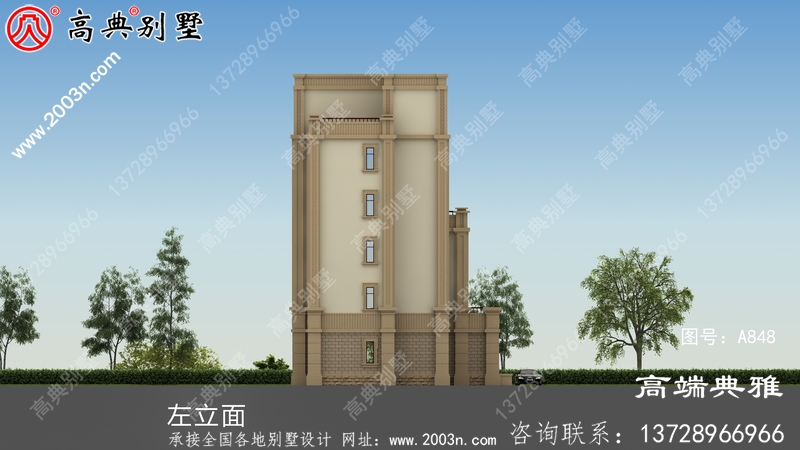

1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
