新农村五层住宅的经典实用设计图纸推荐自建。
图纸品牌:高典别墅
结构类型:框架结构
抗震等级:7度设防

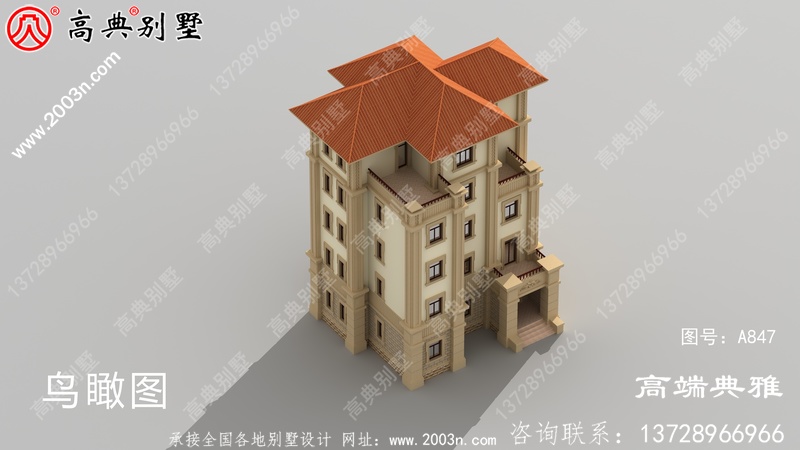

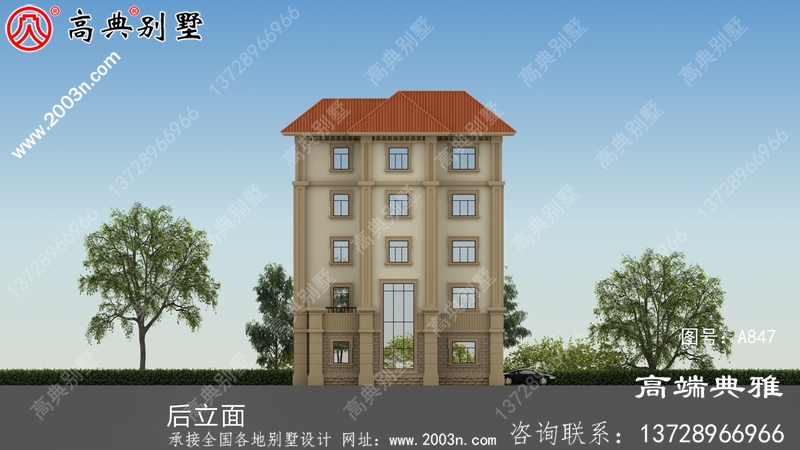

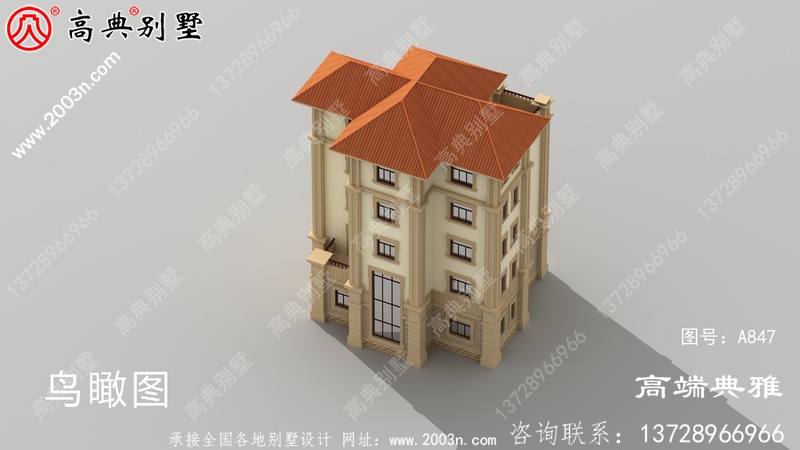

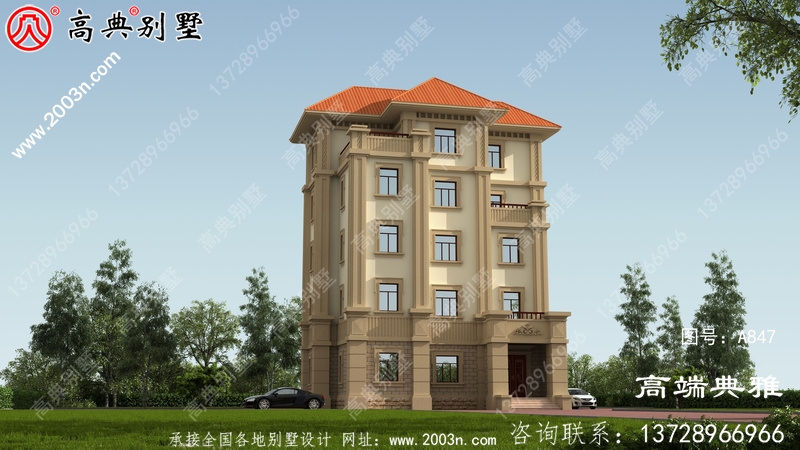

A847号别墅设计图纸及效果图介绍:
占地规格:门面16.4米X深度14.6米
一层面积:160.97平方米
二层面积:119.26平方米
三层面积:140.04平方米
四层面积:127.17平方米
五层面积:103.12平方米
建筑面积:650.56平方米
图纸内容:效果图13张施工图92张A3(即建筑、结构、给排水、电气四个专业)
A847号别墅首层室内功能介绍:
门楼 (约10平方米)(右前面)
玄关 (约11平方米)(右前面)
餐厅 (约16平方米)(右面中间)
厨房 (约8平方米)(右后面)
三转楼梯 (约11平方米)(前面中间)
电梯 (约3平方米)(前面中间)
客厅 (约34平方米)(后面中间)
卧1带卫1 (约16/4平方米)(左前面)
公卫1 (约6平方米)(左面中间)
卧2 (约13平方米)(左后面)
A847别墅二层室内功能介绍:
卧3带露台1 (约11/10平方米)(右前面)
起居室1 (约16平方米)(右面中间)
露台2 (约8平方米)(右后面)
三转楼梯 (约11平方米)(前面中间)
电梯 (约3平方米)(前面中间)
过厅 (约12平方米)(中间)
客厅上空 (约21平方米)(后面中间)
卧4带卫3 (约16/4平方米)(左前面)
公卫4 (约6平方米)(左面中间)
卧5 (约13平方米)(左后面)
A847别墅三层室内功能介绍:
卧6 (约11平方米)(右前面)
起居室2 (约16平方米)(右面中间)
三转楼梯 (约11平方米)(前面中间)
电梯 (约3平方米)(前面中间)
卧7 (约25平方米)(后面中间)
卧8带卫5 (约16/4平方米)(左前面)
公卫6 (约6平方米)(左面中间)
卧9 (约13平方米)(左后面)
A847别墅四层室内功能介绍:
起居室3带露台3 (约16/11平方米)(右面)
三转楼梯 (约11平方米)(前面中间)
电梯 (约3平方米)(前面中间)
卧10 (约25平方米)(后面中间)
卧11带卫7 (约16/4平方米)(左前面)
公卫8 (约6平方米)(左面中间)
卧12 (约13平方米)(左后面)
A847别墅五层室内功能介绍:
起居室4 (约16平方米)(右面)
三转楼梯 (约11平方米)(前面中间)
电梯 (约3平方米)(前面中间)
卧13 (约25平方米)(后面中间)
露台4 (约21平方米)(左前面)
公卫9 (约6平方米)(左面中间)
卧14 (约13平方米)(左后面)
