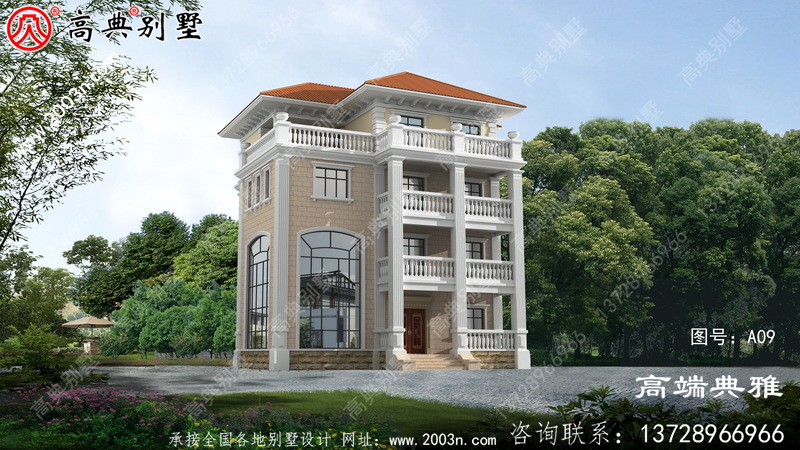

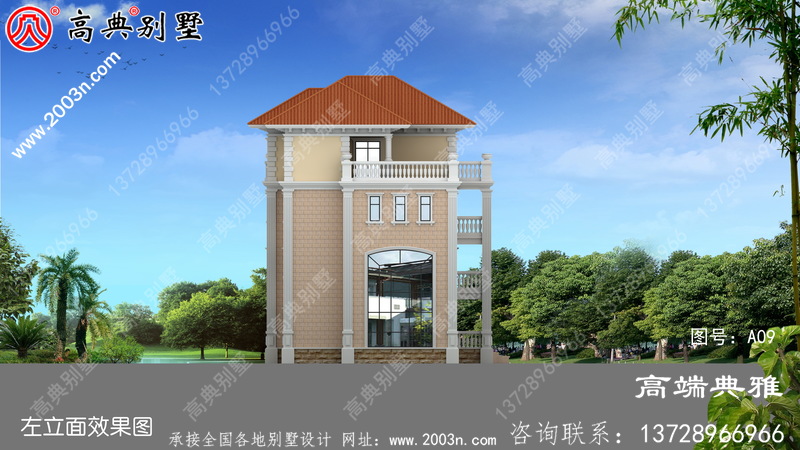

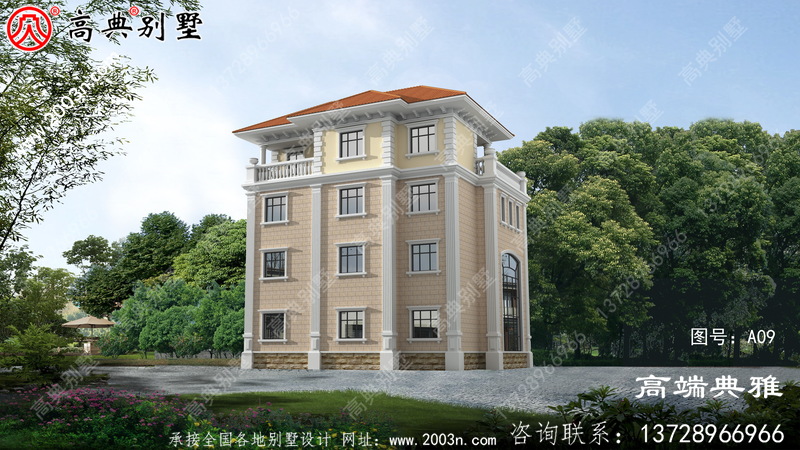

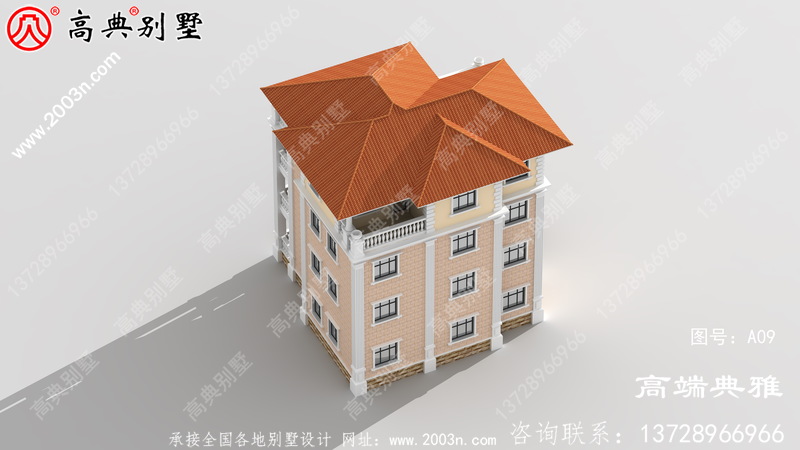

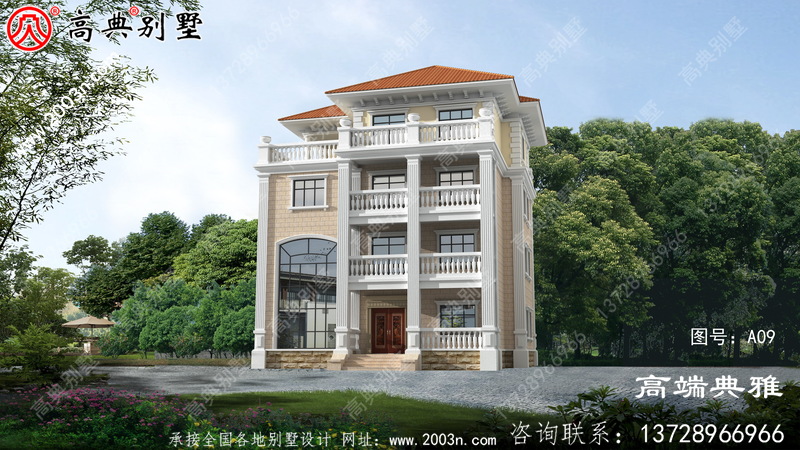

占地157平的四层房屋别墅设计图纸及效果图

占地157平的四层房屋别墅设计图纸及效果图

图纸品牌:高典别墅

结构类型:框架结构

抗震等级:7度设防

A09号别墅设计图纸及效果图介绍:
占地规格:门面14.2米X深度13.7米未计台阶
一层面积:157.52平方米
二层面积:126.35平方米
三层面积:157.52平方米
四层面积:123.57平方米
建筑面积:564.96平方米
图纸张数:效果图13张、施工图共81张A3规格(即建施、结施、水施、电施)

占地157平的四层房屋别墅设计图纸及效果图占地157平的四层房屋别墅设计图纸及效果图占地157平的四层房屋别墅设计图纸及效果图占地157平的四层房屋别墅设计图纸及效果图占地157平的四层房屋别墅设计图纸及效果图占地157平的四层房屋别墅设计图纸及效果图占地157平的四层房屋别墅设计图纸及效果图占地157平的四层房屋别墅设计图纸及效果图占地157平的四层房屋别墅设计图纸及效果图占地157平的四层房屋别墅设计图纸及效果图占地157平的四层房屋别墅设计图纸及效果图占地157平的四层房屋别墅设计图纸及效果图占地157平的四层房屋别墅设计图纸及效果图

A09号别墅首层室内功能介绍:
门楼 (约14平方米)(前面中间)
复式客厅 (约57平方米)(左前面)
餐厅 (约14平方米)(右前面)
厨房带杂物间 (约10平方米/6平方米)(右边中间)
卧室1 (约10平方米)(左后面)
公卫 (约8平方米)(右后面)
三转楼梯 (约21平方米)(后面中间)

A09号别墅二层室内功能介绍:
卧室2 (约10平方米)(左后面)
卧室3带卫生间 (约23平方米/6平方米)(右面中间)
客厅挑空 (约32平方米)(左前面)
小厅带阳台 (约24平方米/14平方米)(前面中间)
公卫 (约8平方米)(右后面)
三转楼梯 (约21平方米)(后面中间)

A09号别墅三层室内功能介绍:
卧室4 (约10平方米)(左后面)
卧室5带卫生间 (约23平方米/6平方米)(右面中间)
卧室6带卫生间 (约23平方米/7平方米)(左前面)
小厅带阳台 (约23平方米/14平方米)(前面中间)
公卫 (约8平方米)(右后面)
三转楼梯 (约21平方米)(后面中间)

A09号别墅四层室内功能介绍:
卧室7 (约10平方米)(左后面)
卧室8 (约23平方米)(右面中间)
小厅带阳台 (约23平方米/14平方米)(前面中间)
公卫 (约6平方米)(右后面)
露台 (约23平方米)(左前面)
盖顶阳台1 (约11平方米)(左面中间)
盖顶阳台2 (约11平方米)(右后面)
三转楼梯 (约21平方米)(后面中间)

A09号别墅外墙主要材料:
天然岩石漆、水泥构件葫芦柱栏杆、蘑菇面黄锈石、欧式水泥构件线条、屋面310X310S瓦

上一篇:农村成套现代四层别墅设计图纸及外观图
下一篇:153平方四层别墅住宅设计图,包括外观效果图、大面积、多卧室

图纸内容

1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。

了解户型图购买图纸咨询手机微信号

13728966966
别墅设计师
扫二维码加设计师微信

高典别墅品牌介绍:

高典别墅品牌介绍

深圳高典建筑设计有限公司是一家有传承、有创新、有文化、有研究、有设计实力的国内知名别墅设计公司。2003年创立以来设计了大量私人别墅和别墅楼盘(代表楼盘:广东河源-东江湾),现别墅作品遍布全国各地及部分海外国家。2018年高典别墅品牌故事被中央电视台报道拍摄成记录片在CCTV9记录频道《发现品牌》栏目展播,并评选为中国别墅设计行业优选品牌权威推荐!
