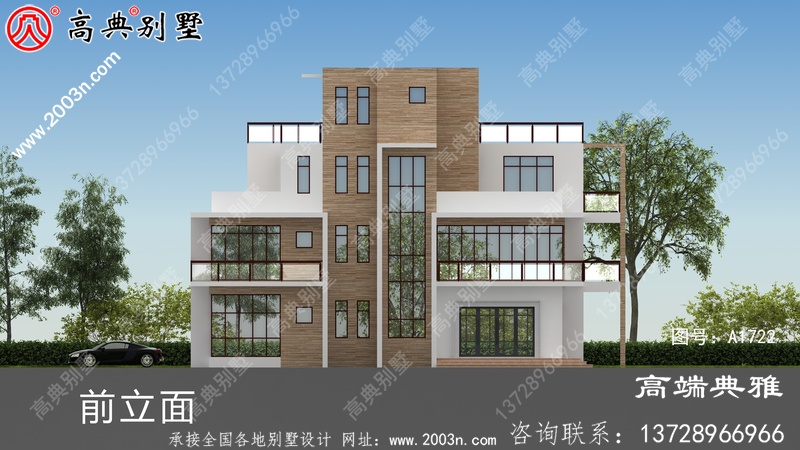

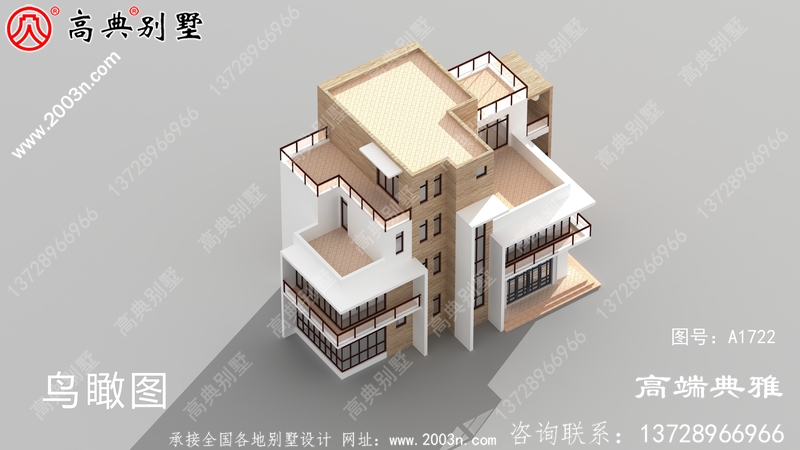

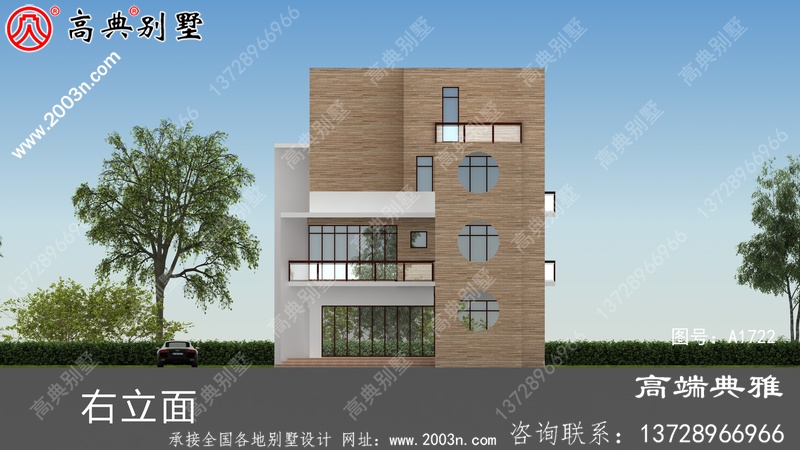

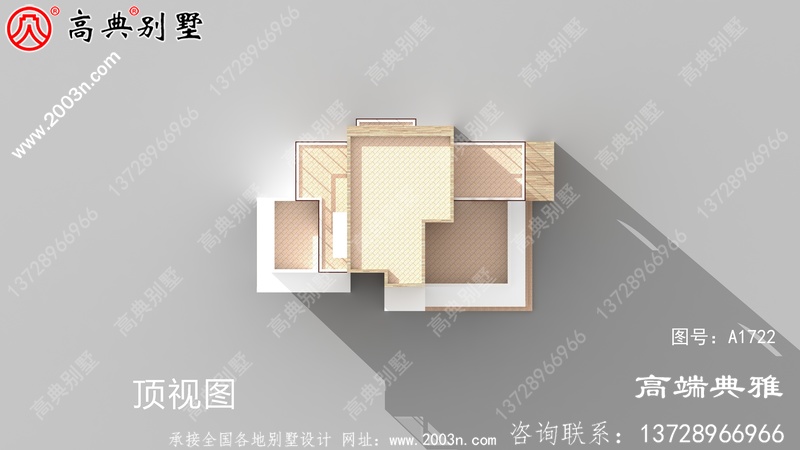

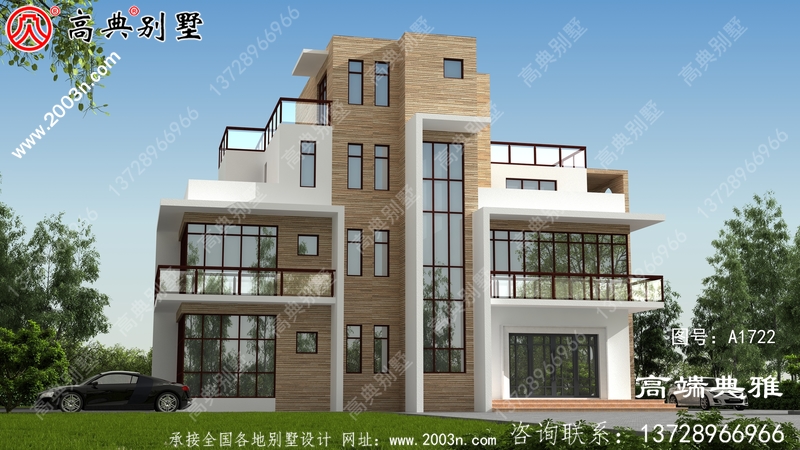

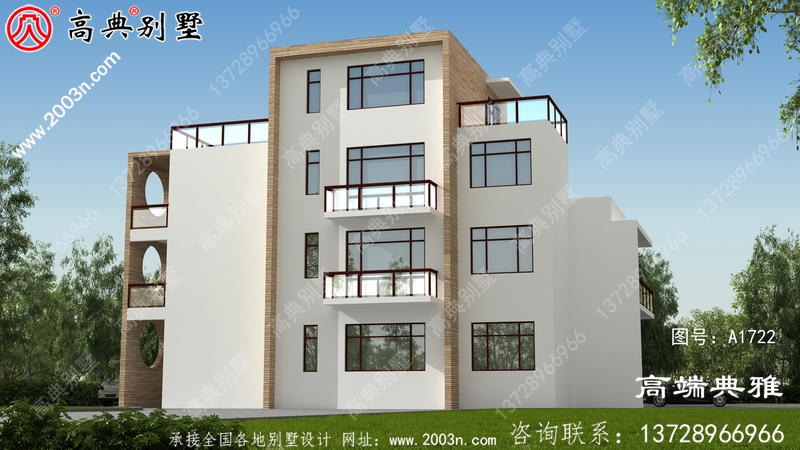

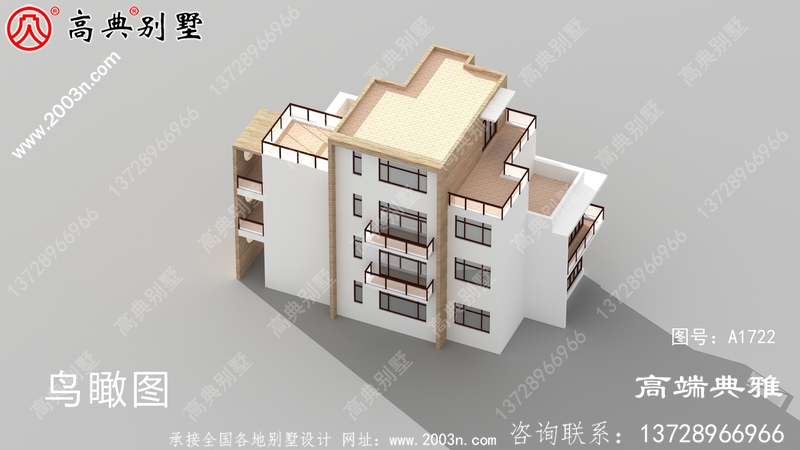

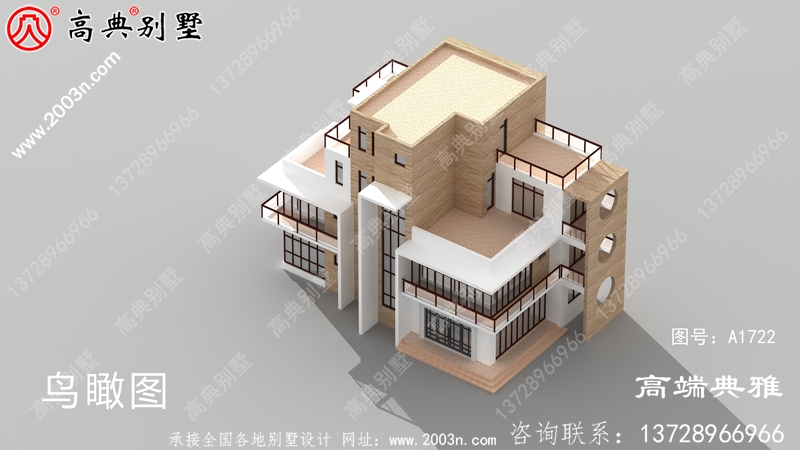

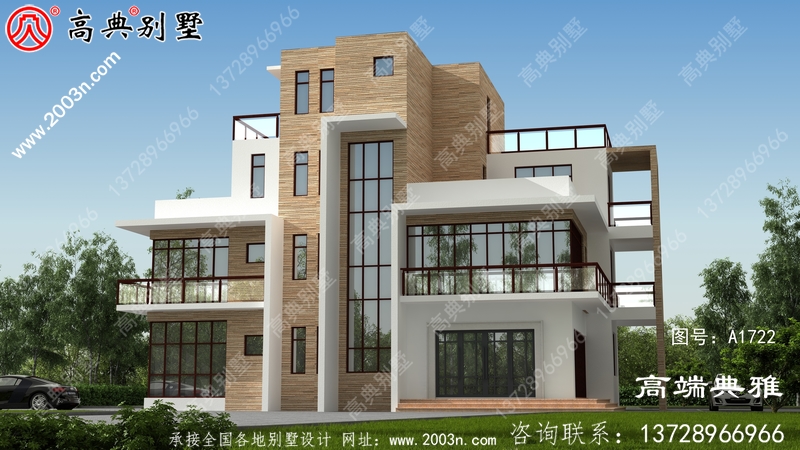

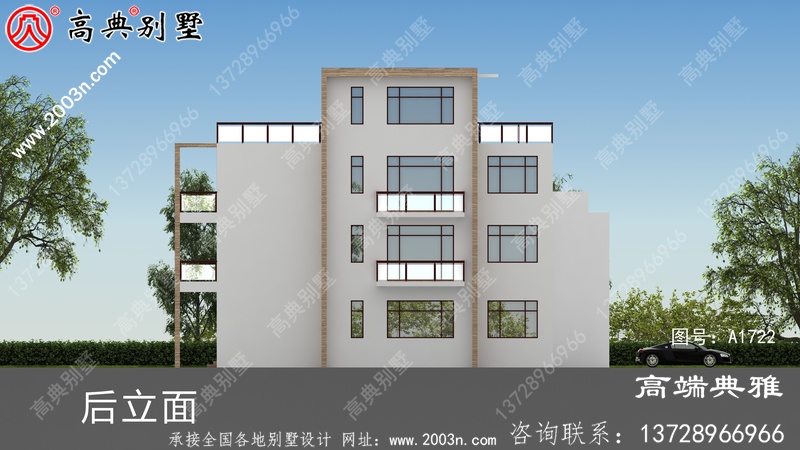

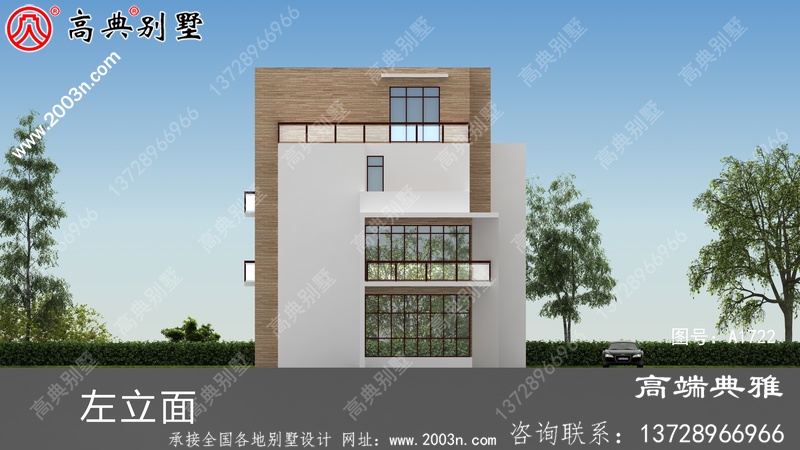

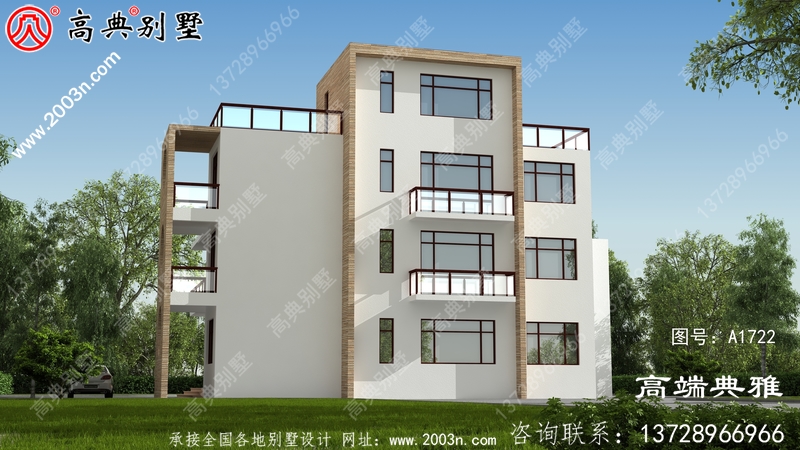

自建现代四层别墅设计图及效果图

图纸品牌：高典别墅

结构类型：框架结构

抗震等级：7度设防

A1722号别墅设计图纸及效果图介绍：
占地规格：门面20.8米X深度13米
一层面积：163.82平方米
二层面积：199.48平方米
三层面积：114.51平方米
四层面积：68.91平方米
建筑面积：546.72平方米
庭院面积未计入建筑面积
图纸内容：效果图13张施工图45张A3（即建筑、结构、给排水、电气四个专业）


A1722号别墅首层室内功能介绍：
门廊 （约21平方米）（右前面）
客厅 （约33平方米）（右面中间）
卧1 （约17平方米）（右后面）
公卫1 （约5平方米）（后面中间靠右）
餐厅 （约29平方米）（后面中间）
普通楼梯 （约11平方米）（前面中间）
厨房 （约8平方米）（前面中间靠左）
卧2带卫2 （约17平方米/6平方米）（左前面）
棋牌厅 （约12平方米）（左后面）

A1722号别墅二层室内功能介绍：
卧3带卫3带阳台1 （约25平方米//7平方米/10平方米）（右前面）
卧4带阳台2 （约17平方米//6平方米）（右后面）
公卫4 （约5平方米）（后面中间靠右）
起居厅带阳台3 （约21平方米/3平方米）（后面中间）
普通楼梯 （约11平方米）（前面中间）
书房 （约11平方米）（前面中间靠左）
卧5带卫5带阳台4 （约17平方米/6平方米/8平方米）（左前面）
卧6 （约12平方米）（左后面）

A1722号别墅三层室内功能介绍：
露台1 （约30平方米）（右前面）
卧7带阳台5 （约17平方米/6平方米）（右后面）
卧8带卫6带阳台6 （约21平方米/5平方米/3平方米）（后面中间）
普通楼梯 （约11平方米）（前面中间）
过厅 （约11平方米）（前面中间靠左）
公卫7 （约6平方米）（左前面）
露台2 （约15平方米）（左前面）
卧9 （约12平方米）（左后面）

A1722号别墅四层室内功能介绍：
卧10带卫8带露台3 （约21平方米/5平方米/17平方米）（后面）
普通楼梯 （约11平方米）（前面中间）
起居厅带露台4 （约11平方米/21平方米）（左面）

A1722号别墅外墙主要材料：真石漆、日吉华外墙砖
