豪华欧洲别墅建筑设计图,有效图和一套施工图
图纸品牌:高典别墅
结构类型:框架结构
抗震等级:7度设防

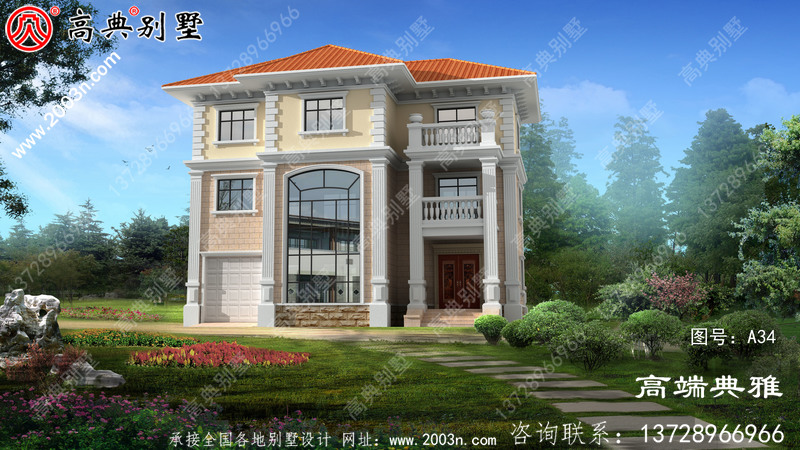

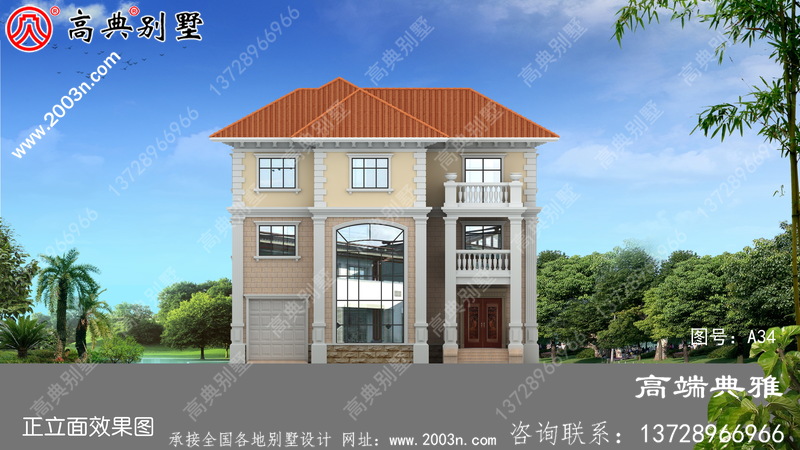

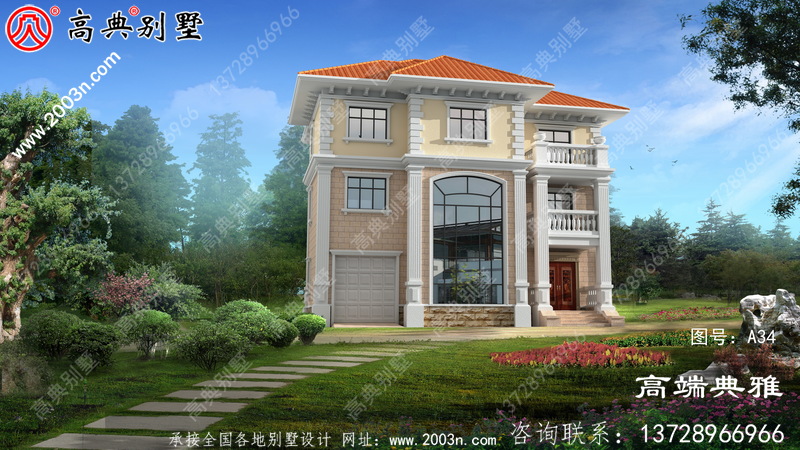

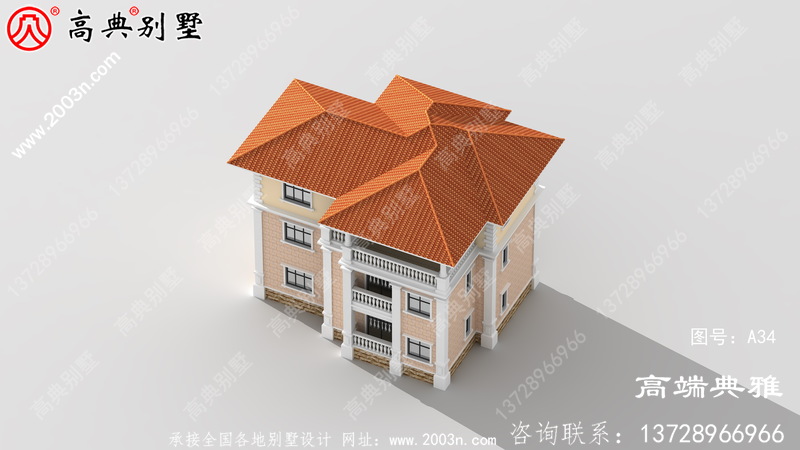

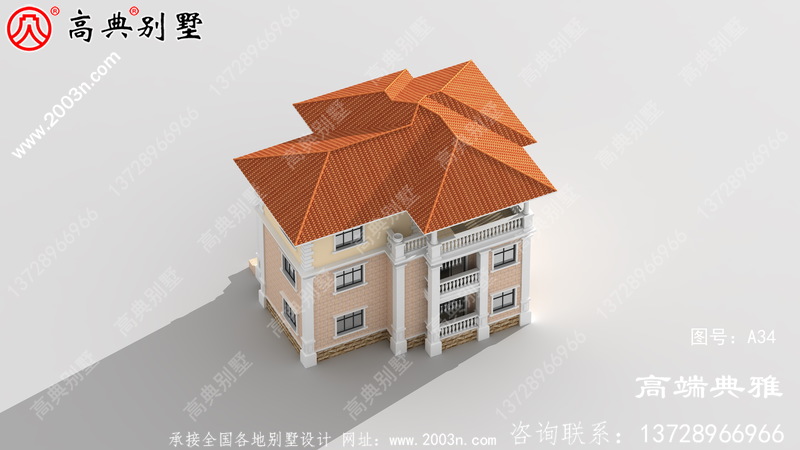

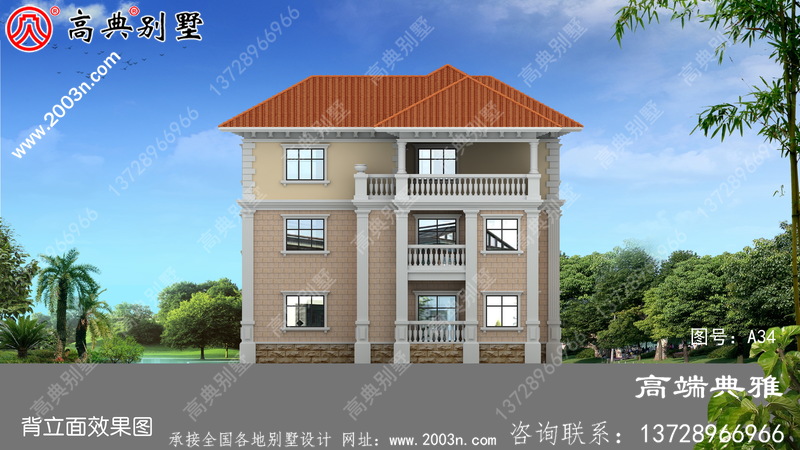

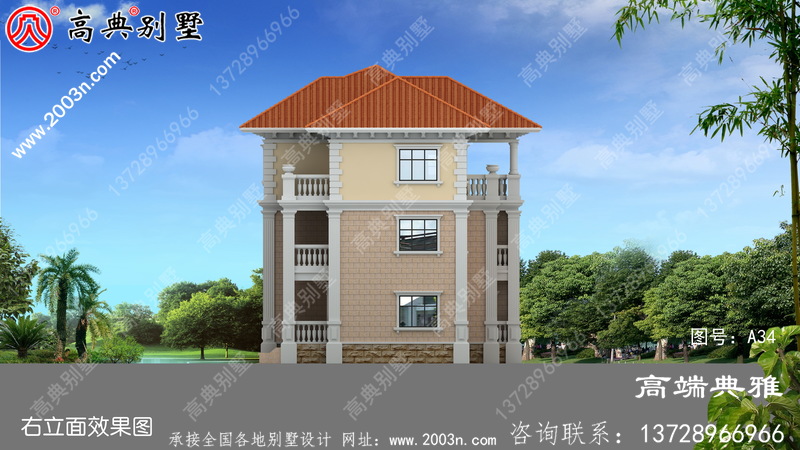

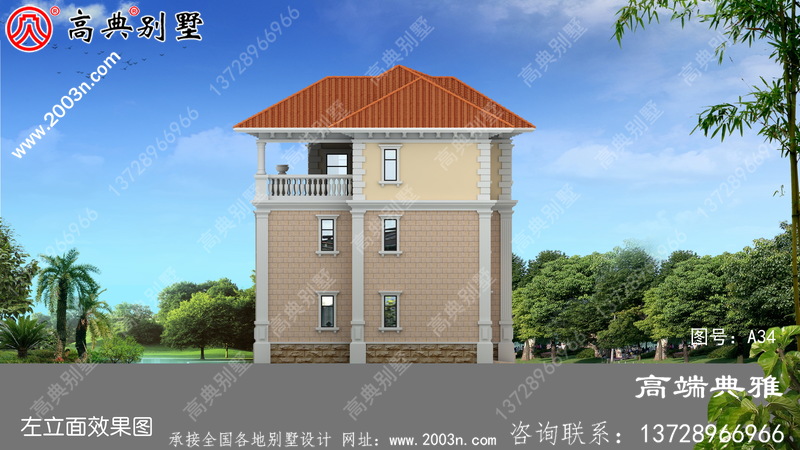

a34号别墅设计图纸及效果图介绍:
占地规格:门面15.2米X深度12.3米
一层面积:141.61平方米
二层面积:115.89平方米
三层面积:131.74平方米
建筑面积:389.24平方米
图纸张数:效果图13张、施工图共67张A3规格(即建施、结施、水施、电施)
a34号别墅首层室内功能介绍:
门楼 (约6平方米)(右前面)
玄关 (约9平方米)(大门后面)
复式客厅 (约36平方米)(前面中间)
餐厅带阳台 (约16平方米/3平方米)(后面中间)
厨房 (约7平方米)(左后面)
车库 (约24平方米)(左前面)
三转楼梯 (约22平方米)(右面中间)
公卫 (约4平方米)(左面中间)
a34号别墅二层室内功能介绍:
卧室1带卫生间、衣帽间、阳台 (约16平方米/4平方米/7平方米/3平方米)(后面中间)
卧室2带卫生间 (约17平方米/4平方米)(左前面)
小厅带阳台 (约11平方米/6平方米)(右前面)
客厅挑空 (约26平方米)(前面中间)
三转楼梯 (约22平方米)(右面中间)
a34号别墅三层室内功能介绍:
卧室3带卫生间、阳台 (约22平方米/4平方米/28平方米)(左前面)
小厅带露台 (约11平方米/6平方米)(右前面)
影音室 (约24平方米)(前面中间)
三转楼梯 (约22平方米)(右面中间)
a34号别墅外墙主要材料:
天然岩石漆、水泥构件葫芦柱栏杆、蘑菇面黄锈石、欧式水泥构件线条、屋面310X310S瓦
